別名：卡規極限軸用量規（卡板）
卡規：用于軸徑檢驗的光滑極限量規其測量面為兩對稱的平面兩測量面間距具有被檢軸徑最大極限尺寸的為軸用通規具有被檢軸徑最小極限尺寸的為軸用止規。
卡規是用以檢驗軸直徑尺寸的量規，他的優點檢驗效率高，使用方便，特別適用于檢驗大批量的工件，再生產中應用很廣泛。

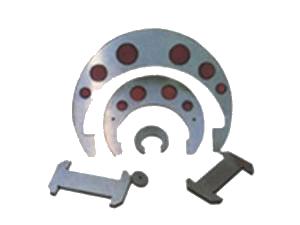

“C”型卡規
“工”字型卡規
卡規（板）不能指示量值，只能根據與被測件的配合間隙、透光程度或者能否通過被測件等來判斷被測長度是否合格的長度測量工具。
卡規（板）結構簡單，通常為具有準確尺寸和形狀的實體，如圓錐體、圓柱體、塊體平板、尺和螺紋件等。常用的量規有量塊、角度量塊、多面棱體、正弦規、直尺、平尺、平板、塞尺、平晶和極限卡規等。
用卡規（板）檢驗工件通常有通止法（利用卡規的通端和止端控制工件尺寸使之不超出公差帶）、著色法（在卡規工作表面上涂上一薄層顏料，用卡規表面與被測表面研合，被測表面的著色面積大小和分布不均勻程度表示其誤差）、光隙法（使被測表面與卡規的測量面接觸，后面放光源或采用自然光，根據透光的顏色可判斷間隙大小，從而表示被測尺寸、形狀或位置誤差的大?。┖椭甘颈矸ǎɡ每ㄒ?guī)的準確幾何形狀與被測幾何形狀比較，以百分表或測微儀等指示被測幾何形狀誤差）。其中利用通止法檢驗的卡規稱為極限卡規（如量規、光滑塞規、螺紋塞規、螺紋環規等）。
