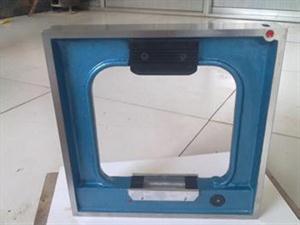

框式水平儀主要用于檢驗各種機床和工件的平面度、平直度、垂直度及設備安裝的水平性等。

使用方法：測量時使水平儀工作面緊貼被測表面，待氣泡靜止后主可讀數。

框式水平儀使用方法：

框式水平儀在找水平時,要交錯90°進行校調,也就是通常的X軸和Y軸的校調,其V型面與被調平面應基本完全接觸,水平儀不應有手感上的擺動,調整的過程中應使水泡處于正中位置就達到要求了.水平儀還有個側面的V型槽,是用于測垂直面的,方法與上面相同.

需要注意的是: 水平儀在使用時應輕放在被測表面上,盡量不要碰撞,以避免水平儀里面的機械調整件移位,進爾引起精度的不準確.

框式水平儀的精度為0.02/1000mm，即每米2C。上面刻度每格就是2C，即每有一格的偏差代表在一米長內有一頭高出了2C。

百分尺主尺上每一度刻線代表1MM，轉尺上每一度刻線每表0.01mm。

徑向的誤差不叫垂直度，叫同軸度。用百分表座吸一其中一頭的聯軸器上，百分表指另一頭，劃一個圓周表上讀數誤差的多少即為同軸度誤差。

用厚薄規測量聯軸器兩個端面不同外的間隙最大誤差即為軸向誤差。
