在機械加工中，平直度的檢測是必不可少的，對于一般精度的產品我們可以用平直尺配合檢驗平板進行檢驗，對于要求比較高的產品我們就需要合像水平儀了。要想很好的使用它，首先我們就應該了解它的工作原理，下面，偉成量具就和大家說一下合像水平儀的工作原理。
    光學合像水平儀的工作原理是“合像”及“放大”。所謂“合像”原理，氣泡兩端的一半影像，通過棱鏡反射在目鏡中能見到兩個半像；當水準泡處于水平位置，兩個半像就重合，當水準泡傾斜時，兩個半像就錯開。
    所謂“放大”，當合像水平儀傾斜0.01mm/m時，在目鏡中能看到氣泡的像有0.8mm的移動量。這是因?yàn)槁輻U螺距為0.5mm，微分盤劃分成100格，每轉一格，螺桿移動0.05mm。杠桿的杠桿比為5:1，當微分盤轉動一格時，杠桿短臂就使主水準器的活動端上下移動0.001mm。
    主水準器傾斜0.1mm/m時，氣泡移動量為2mm，水準器固定支點至活動端的距離為100mm。當水準器的活動端升降0.001mm時，水準氣泡移動量為0.2mm。由于氣泡兩端像是通過棱鏡兩個面上反射過來，在目鏡中見到氣泡像的偏移量已擴大了一倍，再由目鏡放大2-3倍，所以當微分盤轉動一個分度時，在目鏡中見到的氣泡像移動0.8mm。
    通過，以上的介紹相信大家對于光學合像水平儀的工作原理有了深入的了解，這種產品一般使用比較的簡便，只要使用方法正確所測得的精度是可以保證的。

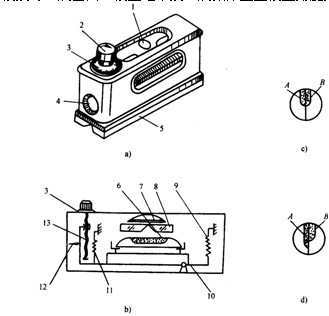

1、4-窗口；2-微分盤旋鈕；3-微分盤；5-水平儀底座；6-玻璃管；7-放大鏡；
8-合成棱鏡；9、11-彈簧；10-杠桿架；12-指針；13-測微螺桿。
